Монолітна поліуретанова система для виробництва меблевого декору на основі ПолиХим-2001 Р-8 і Р-8/1

ПОЛІУРЕТАНОВІ

системи на основі

ПолиХим-2001 Р-8

і ПолиХим-2001 Р-8/1
(литтєвий компактний поліуретан)

1. Характеристика і область застосування.

ПолиХим-2001 Р-8 і ПолиХим-2001 Р-8/1 (компонент А) являє собою простий насичений поліефір, що містить у своєму складі каталізатори, розчинники та функціональні добавки.

Ізоціанати PMDI (компонент Б) суміш на основі полімерного МДІ, дифенілметан-діізоціанату з вмістом функціональних ізоціанатів.

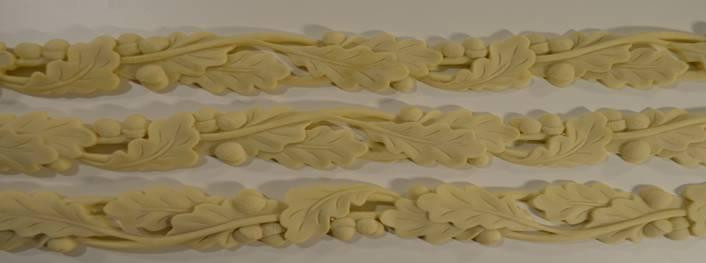

Двокомпонентна система на основі ПолиХим-2001 Р-8 і Р-8/1 застосовується для виготовлення сувенірів, елементів декору інтер'єру, фасадів, меблів, меблевої фурнітури та комплектуючих з подальшою імітацією деревини методом ручної та машинної заливки. Отримувані вироби на основі компактного поліуретану мають ряд переваг в порівнянні з традиційними матеріалами (натуральна деревина, МДФ, ДСП):

- довговічність виробу;

- водонепроникність;

- стійкість до механічних навантажень та пошкоджень (ударів, стирання, деформації);

- отримується виріб екологічно безпечно;

- питома вага готового виробу в межах від 1000-1200 кг/м³;

- цикл виготовлення виробу або групи виробів від 5 до 10 хв;

- виріб готовий до фарбування і до монтажу через 24 години після його виготовлення;

- при монтажі готові вироби можна приклеювати, так і кріпити механічним способом;

- готові вироби при необхідності піддаються будь-механічної обробки (точіння свердління, фрезерування, розпил);

- можна проводити як великі, так дрібні партії готових виробів, використовуючи одну змішувально-дозирующую установку;

- відтворення будь-якої текстури поверхні, точна копія майстер - моделі (прототипу), висока ступінь деталізації;

- низька собівартість кінцевої деталі.





Технологія одержання виробів з компактного поліуретану заснована на методі лиття поліуретану у відкриті і закриті форми. Лиття поліуретану здійснюється з допомогою змішувально-заливальної машини, а також можливо лиття вручну в заздалегідь підготовлену форму.

Отримується при змішуванні поліуретанова суміш має:

- високою плинністю, тим самим точно відтворюючи форму і текстуру поверхні;

- високою швидкістю затвердіння;

- можливістю додавання до 30% наповнювача в компонент А при ручному змішуванні.



1. Технологічні рекомендації:

Температура в робочому приміщенні – (20-30)⁰З

Температура компонентів – (20-22)⁰З

Температура форми-(30-40) ⁰З

Точне дозування компонентів, виходячи з співвідношення.







Рекомендований склад	масове співвідношення
Компонент А (полиол): ПолиХим-2001 Р.-8 або ПолиХим-2001 Р-8/1	100
Компонент Б (ізоціанати):PMDI	60*





*⁾ зниженням витрати ізоціанату можна регулювати фізико-механічні властивості виробу - зниження жорсткості і збільшення еластичності (отримання термопластичних виробів)

Категорично забороняється залишати ємності з компонентами відкритими з метою уникнення потрапляння вологи повітря в продукцію, що може вплинути на утворення бульбашок, раковин у виробі.

Рекомендується, після розтину тарного місця, замість пробки в горловину вкручувати кран, а замість пробки, що закриває повітряний отвір кран поєднаний з капсулою заповненої вологоутримуючий складом( кальцій хлористий, силікагель). Дозування продуктів здійснювати через отвір великого діаметру, використовуючи кран, скидання розрядження в ємності здійснювати через отвір малого діаметру, пропускаючи повітря через осушувач. Після дозування потрібної кількості компонентів обидва крана перекриваються.





1. Технічні характеристики ПолиХим-2001 Р-8 і ПолиХим-2001 Р-8/1.



Найменування показника, одиниця виміру	ПолиХим-2001 Р-8	ПолиХим-2001 Р-8/1
1.Зовнішній вигляд	Рідина без сторонніх механічних домішок, допускається опалесценція, утворення осаду*	Рідина без сторонніх механічних домішок, допускається опалесценція, утворення осаду*
2. Час гелеутворення при температурі (20±1)°С , с, в межах	55-90	160-220
3. Щільність отвержденного поліуретану, кг/м3, в межах	1000-1200	1000-1200
4. Щільність, г/см3, в межах	0,930-0,955	0,950-0,985
5. Уявна в'язкість по Брукфільду при температурі (20±0,5)0С, мПа·с (2/100), в межах	50-120	50-120
6. Гидроксильное число, мг КОН/г, в межах	350-410	250-350

*Свіжоприготований продукт має опалесценцию. При зберіганні даного продукту утворюється осад білого кольору і опалесценція зменшується. При утворенні осаду використовувати надосадову частина або перед застосуванням продукт ретельно перемішати, не витягуючи з тари, з метою підняття осаду.



Технічні характеристики PMDI

Найменування показника, одиниця виміру	PMDI
1. В'язкість при температурі 25°С, мПа·с, в межах	150-250
2. Щільність при температурі 25°С, г/см3, в межах	1,22-1,25
3. Зміст ізоціанатних груп, %, в межах	30,5-32,0
4. Кислотність за HCl, %	≤0,05



1. Характеристики отвержденного поліуретану на основі ПолиХим-2001 Р-8



Найменування показника	ПолиХим-2001 Р.-8* температура зразка при проведенні випробувань 200С±2	ПолиХим-2001 Р.-8* температура зразка при проведенні випробувань 50-550З	ПолиХим-2001 Р.-8** температура зразка при проведенні випробувань 200С±2
1. Напруга при стисненні (максимальна), МПа	61,0	46,8	11,0
2. Напруга при згині (максимальна), МПа	50,0	46,8	10,2
3. Твердість по Шору (шкала А)	99	99	-
4. Ударна в'язкість по Шарпі Дж/м2	40,0	-	-
5. Модуль пружності при вигині, Н/мм2	1697	1193	201
6. Усадка, % не більше	1,5

• Примітка:
• * показники визначали при масовому співвідношенні А:Б – 100:60.
• **показники визначали при масовому співвідношенні А:Б-100:35, термопластичний матеріал при 40⁰С.

Зразки для випробувань за пп. 1-2 виготовлені згідно ГОСТ 22349-12

1. Характеристики отвержденного поліуретану на основі ПолиХим-2001 Р-8/1



Найменування показника	ПолиХим-2001 Р-8/1
1. Напруга при стисненні (максимальна), МПа	51
2. Напруга при згині (максимальна), МПа	43
3. Твердість по Шору (шкала А)	99
4. Усадка, % не більше	1,5

* Примітка: показники визначали при масовому співвідношенні А:Б – 100:60.

Зразки для випробувань за пп. 1-2 виготовлені згідно ГОСТ 22349-12





1. Транспортування і зберігання.



Поліефір повинен зберігатися у герметично закритій тарі, захищеної від вологи, при оптимальній температурі від мінус 5⁰С до плюс 25⁰С. Гарантійний термін зберігання – 4 місяці з дня виготовлення (без порушення герметичності упаковки).

1. Фасовка.



Нами пропонується два варіанти фасування. Компонент А фасується в металеві бочки по 200кг, компонент Б в бочки по 250 кг, або компонент А фасується в металеві барабани по 55 кг, компонент Б в металеві барабани по 60кг.
